Rollenklammer: Für Papier- und Folienrollen ohne Kern

Erklärer 06. April 2026 4 Min. Lesezeit

Eine Papierrolle ohne Kern bietet keinem Spanndorn Halt — trotzdem muss sie sicher vom Lkw auf die Produktionslinie. Die drehbare KAUP-Rollenklammer T458B greift von außen, begrenzt den Klammerdruck und dreht die Rolle in jede benötigte Position.

WIFO Anbaugerät K54 zum Kippen von Kisten

Kernlose Rollen: Warum der Dorn ausfällt

Ein Spanndorn hebt eine Rolle, indem er in ihren Kern einfährt und sich radial spreizt — das funktioniert nur, wenn ein Kern mit passendem Innendurchmesser vorhanden ist. Bei vielen Papier-, Folien- und Textilrollen fehlt dieser Kern komplett, oder er ist beschädigt, zu weich oder für den vorhandenen Dorn zu klein. Eine Palette als Behelf scheitert an der runden Außenfläche: Die Rolle rollt weg oder muss aufwendig verkeilt werden. Die KAUP-Rollenklammer der T458B-Baureihe umgeht das Problem, indem sie die Rolle seitlich an der Mantelfläche greift — unabhängig davon, ob überhaupt ein Kern vorhanden ist. Die Baureihe reicht über sieben Baugrößen von 1T458B bis 6T458B, mit Tragkräften von rund 1,1 bis 5,9 Tonnen und Rollendurchmessern von 200 bis 2.200 mm je nach Modell. Für stapla-Kunden aus Druckerei, Verpackung und Folienverarbeitung heißt das: eine Klammer statt eines ganzen Satzes an Spanndornen für unterschiedliche Kerndurchmesser.

KAUP T458B: drehbare Rollenklammer als Stapler-Anbaugerät

BOBCAT Stapler BSL12N-7 Details ansehen

BOBCAT Stapler G35S-7 Details ansehen

DOOSAN Gabelstapler D50SC-5 Details ansehen

C-Series C5500XLE Details ansehen

Klammerdruck regeln statt Rolle zerdrücken

Zu viel Klammerdruck presst die äußeren Lagen einer Papierrolle ein — sie bekommt eine Delle, wird unrund, und die betroffenen Meter landen im Ausschuss. Zu wenig Druck, und die Rolle rutscht in der Klammer. KAUP begegnet dem mit einem Druckbegrenzungsventil im Klammerkreis, das den maximalen Hydraulikdruck und damit die Klammerkraft deckelt — frei konfigurierbar in einfacher, doppelter, dreifacher oder vierfacher Ausführung, als Option zur Serienausstattung. Der Bediener stellt den Grenzwert passend zum Rollenmaterial ein, statt sich auf Gefühl zu verlassen. Als Zubehör führt KAUP zusätzlich den Roll Clamp Force Gauge T006 — ein Messgerät, das die tatsächlich wirkende Klammerkraft anzeigt und dokumentiert, damit der eingestellte Wert auch stimmt. Für Betriebe mit sensiblen Rollen ist das der Unterschied zwischen regelmäßig beschädigten Rollen und einer Klammer, die zuverlässig auf das jeweilige Material eingestellt bleibt. Ausschuss durch falschen Klammerdruck taucht selten als eigene Position in der Kalkulation auf, frisst aber Marge.

Drehbares Anbaugerät am Gabelstapler zur Lastrotation

360 Grad drehen: liegend aufnehmen, stehend übergeben

Die Klammerarme der T458B-Baureihe drehen die geklemmte Rolle endlos um 360 Grad in beide Richtungen — serienmäßig, ohne zusätzliche Anbauten. Optional lässt sich die Drehung auf 180 Grad begrenzen, wenn der Prozess das vorgibt. In der Praxis heißt das: Eine Rolle kommt liegend von der Anlieferung, muss aber stehend an die Abwickelstation übergeben werden — oder umgekehrt. Ohne Drehfunktion müsste die Rolle dafür abgesetzt, umgesetzt und neu aufgenommen werden, mit jedem zusätzlichen Griff steigt das Risiko einer Beschädigung. Die Rollenklammer erledigt die Umorientierung in der Luft, während die Rolle sicher geklemmt bleibt. Für die Aufnahme liegender Rollen braucht der Stapler eine Mastvorneigung von rund 5 Grad — ein Detail, das beim Einsatzprofil mitgeplant werden sollte. Serienmäßig sind zwei zusätzliche Hydraulikfunktionen nötig, größere Baugrößen mit mehr Ausstattung bis zu vier.

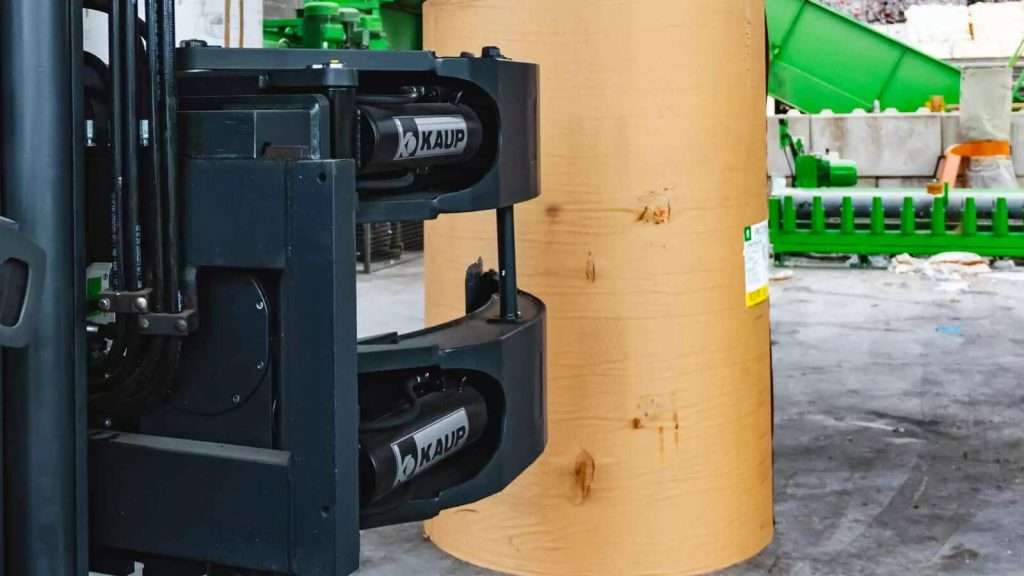

KAUP Rollenklammer T458B mit geöffneten Klammerarmen

Die T458B-Baureihe: welche Variante passt

Die T458B-Baureihe ist kein einzelnes Gerät, sondern ein Baukasten. T458B klammert eine einzelne Rolle. T458B-2 und T458B-4 nehmen zwei gestapelte Rollen auf — auch mit unterschiedlichem Durchmesser, ein Arm bleibt dabei beweglich (B-2) oder beide (B-4). T458BC hat einen fixen kurzen und einen beweglichen langen Arm, praktisch wenn Rollen an einer Seite bündig anliegen müssen. T458BT ist die Ausführung für Hygienepapier- und Tissue-Rollen mit durchgehenden statt geteilten Kontaktflächen, T458BR die Variante für Reifenstapel mit extra langen Kontaktflächen. T458S bedient extrem schmale Rollen. Die Kontaktflächen selbst gibt es in mehreren Beschichtungen — Polyurethan, Metallspritzschicht, Quarzsand- oder Gummibelag — abgestimmt auf Rollenmaterial und gewünschte Reibung. stapla klärt vorab Rollendurchmesser, -gewicht, -breite und Material, um Baugröße, Variante und Beschichtung passend auszuwählen.

Rotierendes Anbaugerät am Gabelstapler für die 360-Grad-Lastdrehung

Wartung und Prüfpflicht

Die Klammerarme regelmäßig auf Verformung und die Kontaktflächen auf Verschleiß prüfen — KAUP sieht dafür Verschleißplatten an Kontaktfläche und Arm sowie verschraubte Verschleißleisten und Stützfüße vor, die sich austauschen lassen statt das ganze Bauteil zu ersetzen. Die Drehlagerfunktion muss leichtgängig bleiben, Hydraulikleitungen und die Rotationsdurchführung gehören auf Dichtheit geprüft — ein Druckverlust im Klammerkreis fällt sonst erst auf, wenn eine Rolle bereits rutscht. Das Druckbegrenzungsventil gehört bei jedem Wechsel auf ein anderes Rollenmaterial kontrolliert, nicht nur bei der Erstinbetriebnahme. In Österreich zählt das Anbaugerät zum Arbeitsmittel Stapler und unterliegt damit der wiederkehrenden Prüfpflicht nach § 8 AM-VO — die jährliche Staplerprüfung schließt die montierte Rollenklammer ein, unabhängig davon wie oft sie im Einsatz ist. stapla übernimmt Wartung und Prüfung der Anbaugeräte im Rahmen des Stapler-Service.

KAUP T458B Rollenklammer, montiert am Gabelstapler

KAUP-Rollenklammern der T458B-Baureihe gibt es für praktisch jede Rollengröße und jedes Material, von 1T458B bis 6T458B. stapla berät österreichweit bei Auswahl, Konfiguration und Wartung — von Gleisdorf und Guntramsdorf aus.
