Schubmaststapler: Höher hinauf in engeren Gassen

Erklärer 06. April 2026 4 Min. Lesezeit

Der Schubmaststapler schiebt seinen Mast erst nach vorne, bevor er hebt – dadurch bleibt die Last im Fahrbetrieb innerhalb des Radstands, und der Stapler kommt mit einem Bruchteil des Platzbedarfs eines Gegengewichtsstaplers aus. Die Bobcat BR-Serie erreicht damit Hubhöhen bis zu 13 Meter in Gassen, die für einen klassischen Frontstapler schlicht zu schmal sind.

Das Mastvorschub-Prinzip: Warum die Last im Radstand bleibt

Bei einem Gegengewichtsstapler hängt die Last immer vorne, außerhalb des Radstands – deshalb braucht die Maschine ein schweres Gegengewicht am Heck, um beim Kippmoment stabil zu bleiben. Das treibt Baubreite, Gewicht und Wendekreis nach oben. Beim Schubmaststapler sitzt der Hubmast dagegen auf einem Schubschlitten, der auf Schienen im Chassis vor- und zurückfährt. Im Fahrbetrieb, also beim Rangieren durch die Gasse, ist der Mast eingefahren und die Last liegt zwischen den Rädern, innerhalb des Radstands. Erst am Regal, im Stillstand, schiebt der Fahrer den Mast nach vorne, um die Palette einzulagern oder auszuheben. Weil der kritische Moment – Last weit vorne – nur im Stand auftritt statt in der Bewegung, braucht die Maschine deutlich weniger Gegengewicht. Das macht sie leichter, schmaler und wendiger als ein Gegengewichtsstapler gleicher Tragkraft.

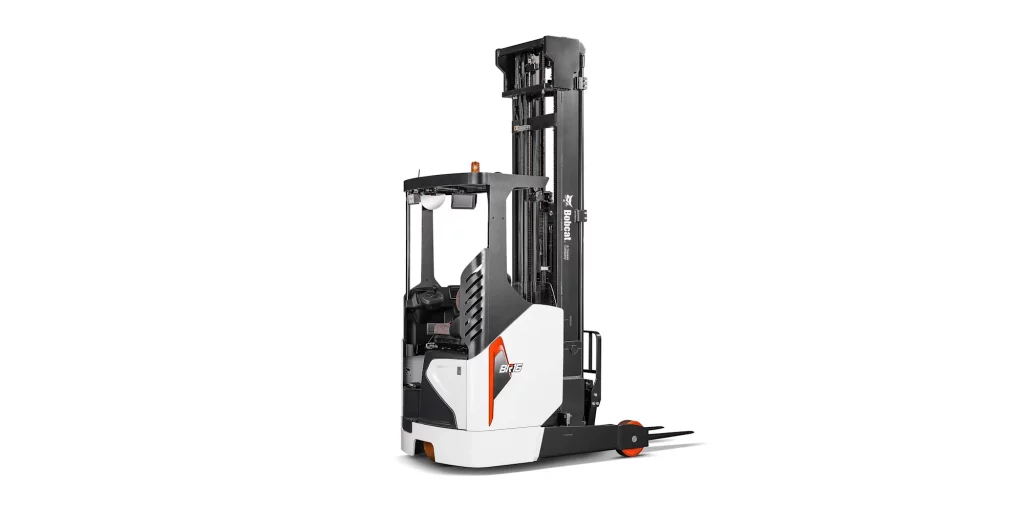

Bobcat BR16J-9 Schubmaststapler mit ausgefahrenem Hubmast

COMBILIFT COMBI-Xpress Carrier Details ansehen

COMBILIFT COMBI-SLE6000 Details ansehen

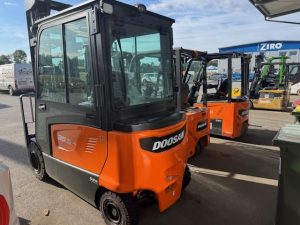

DOOSAN Gabelstapler B35X-7 PLUS Details ansehen

DOOSAN Gabelstapler B25X-7 Plus Details ansehen

Gangbreite: wie viel Platz der Schubmaststapler wirklich spart

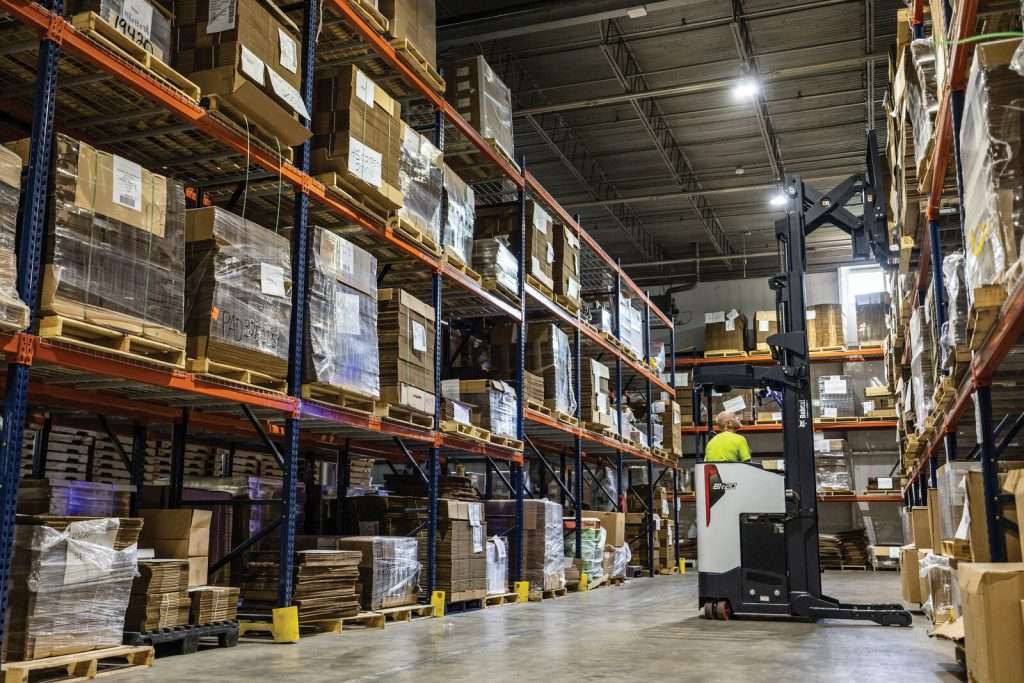

Ein klassischer Gegengewichtsstapler dreht die Last beim Einlagern quer in die Gasse ein und braucht dafür, je nach Palettenlänge und Staplergröße, eine Arbeitsgangbreite von rund 3,5 bis 4 Metern. Der Schubmaststapler fährt die Last dagegen gerade nach vorne ins Regal, ohne Drehbewegung im Gang. Als Planungsrichtwert reichen dafür 2,7 bis 2,9 Meter Gangbreite, je nach Modell, Lastbreite und Hubhöhe. Auf ein Lager mit mehreren Gassen gerechnet bedeutet das: gut ein Meter weniger Gangbreite pro Gasse lässt sich direkt in zusätzliche Regaltiefe oder eine zusätzliche Gasse investieren, ohne dass die Hallenfläche wächst. Genau das macht den Schubmaststapler zur Standardlösung für Hochregallager, die mehr Lagerplätze aus derselben Fläche holen wollen, aber nicht gleich in ein echtes Schmalgang-System mit Bodeninfrastruktur investieren möchten.

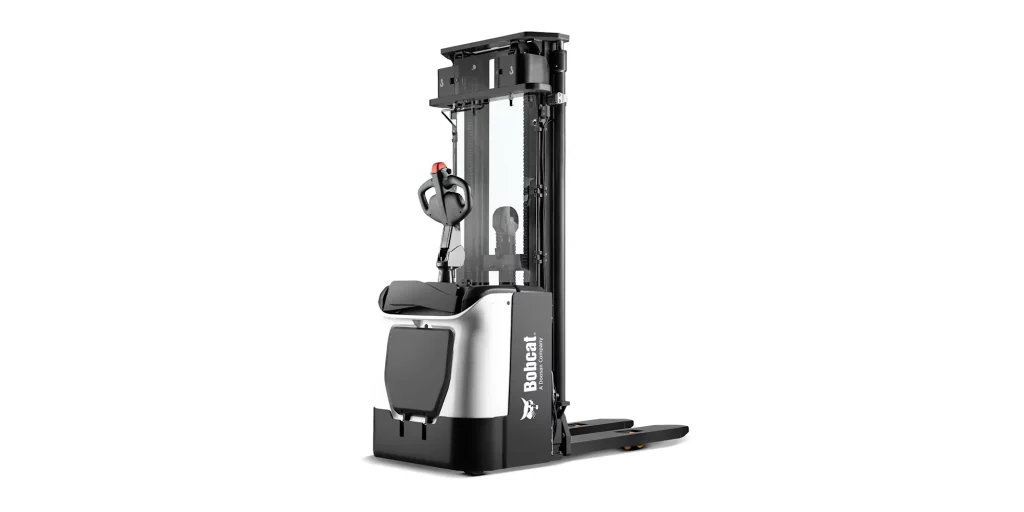

Bobcat BSR-Serie Schubmaststapler für schmale Gassen

Bobcat BR-Serie: acht Modelle, Tragkraft 1.400 bis 2.500 kg

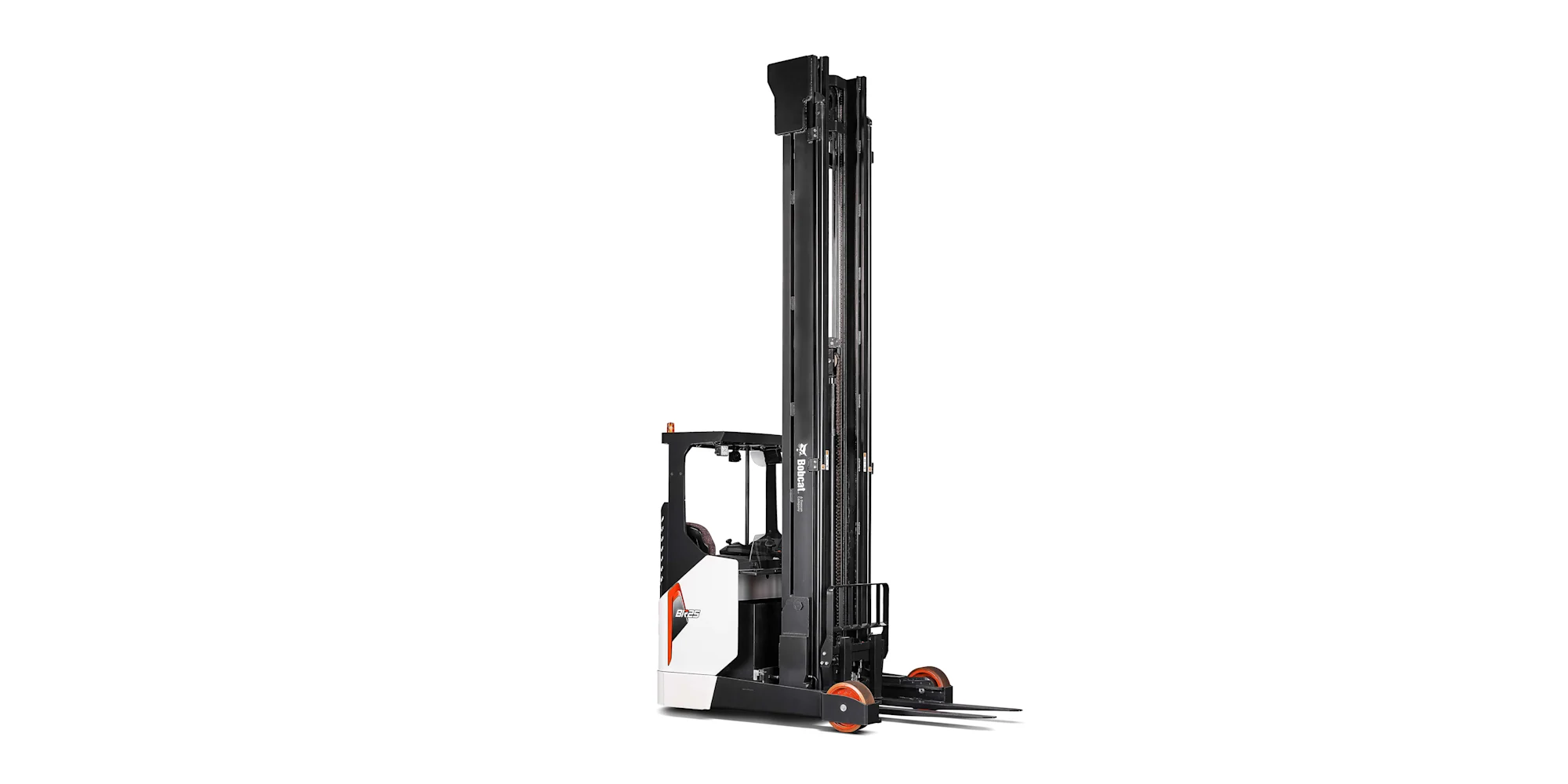

Bobcats Schubmaststapler-Baureihe (9-Series) umfasst acht Elektromodelle: BR14J-9, BR14JW-9, BR16J-9, BR16JW-9, BR20J-9, BR20JW-9, BR25J-9 und BR25JW-9. Die Typenbezeichnung zeigt die Tragkraft direkt an, von 1.400 kg (BR14) bis 2.500 kg (BR25), die JW-Varianten mit breiterer Spurweite für zusätzliche Stabilität bei größeren Lasten. Die Hubhöhen reichen bei den meisten Modellen bis 11 Meter, das Topmodell BR25JW-9 schafft bis zu 13 Meter – genug für die oberste Ebene eines sechsten oder siebten Regalbodens. Trotz dieser Höhe bleiben die Fahrzeuge mit einer eingefahrenen Bauhöhe von 2.200 bis 2.250 mm niedrig genug für normale Hallentore, das Eigengewicht liegt je nach Modell zwischen 3.180 und 4.325 kg. Alle acht Modelle laufen elektrisch – emissionsfrei und leise, damit auch für den Dauereinsatz in geschlossenen Hallen, Kühllagern oder Lebensmittelbetrieben mit Hygieneauflagen geeignet.

Bobcat BR16J-9 Schubmaststapler, Studioaufnahme

Anforderungen an den Lagerboden

Je höher der Mast ausfährt, desto stärker wirkt sich jede Bodenunebenheit am oberen Ende aus – ein kleiner Versatz an einer Dehnfuge oder ein Hohlraum unter dem Estrich wird durch den Hebel des ausgefahrenen Mastes vervielfacht und macht sich als Schwingen der Last in mehreren Metern Höhe bemerkbar. Für Hochregalbetrieb mit Schubmaststaplern braucht es deshalb einen ebenen, tragfähigen und fugenarmen Industrieboden, besonders in den Fahrspuren der Gassen selbst. Unebenheiten, die ein Frontstapler im ebenerdigen Betrieb locker wegsteckt, werden bei 10 Metern Hubhöhe zum echten Problem für Lastsicherheit und Regalschonung. Bei Neu- oder Umbauten lohnt sich deshalb eine Abstimmung des Bodenaufbaus mit dem Lagerplaner, bevor die Regale stehen – eine nachträgliche Korrektur im laufenden Betrieb ist ungleich aufwendiger als die richtige Planung im Vorfeld.

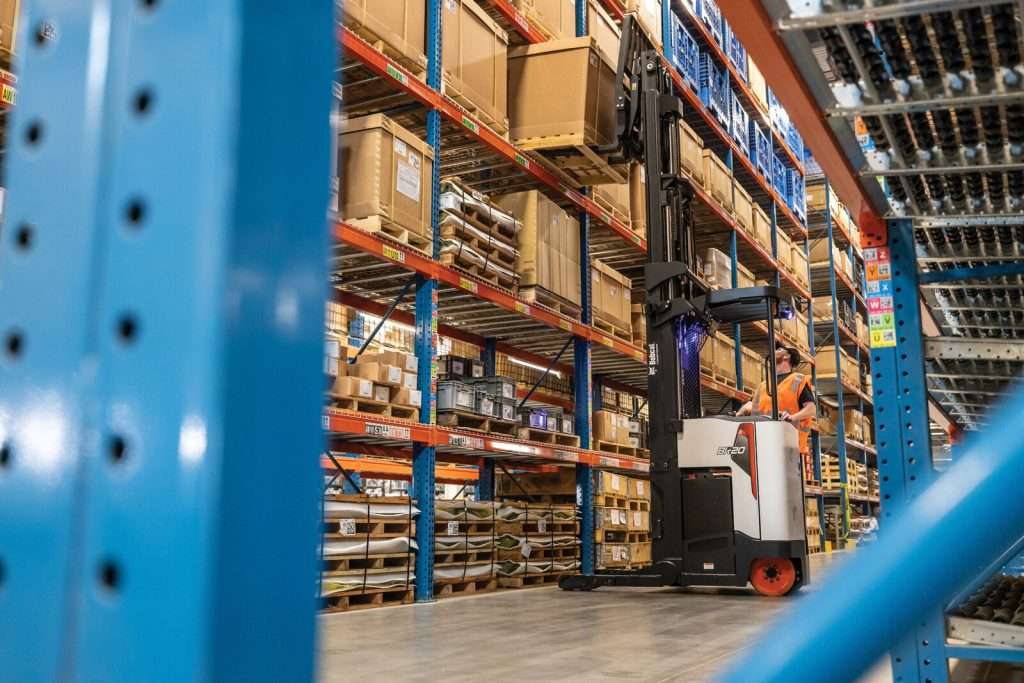

Bobcat BSR12-16N-7-i Schubmaststapler im Lager

Fahrerqualifikation und wo der Schubmaststapler an seine Grenzen kommt

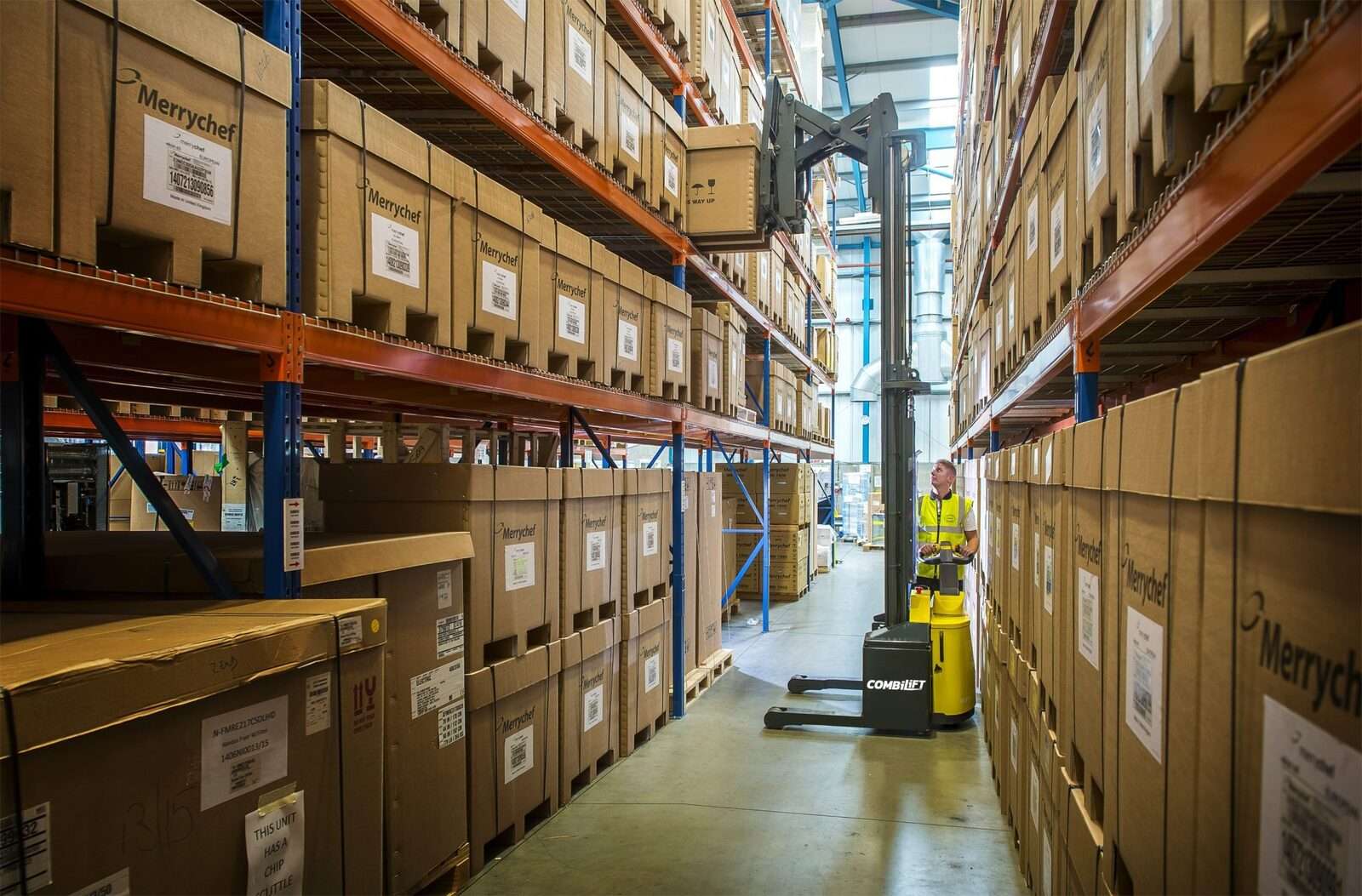

Zum Führen eines Schubmaststaplers braucht es in Österreich denselben Fachkenntnisnachweis wie für jeden anderen Stapler – nach § 6 Z 2 FK-V in Verbindung mit § 62 ASchG, ergänzt um die jährliche Unterweisung nach § 14 ASchG. Anders als bei echten Schmalgangsystemen bleibt der Fahrer beim Schubmaststapler am Boden, während die Last mehrere Meter über ihm einfährt – das verlangt Erfahrung im Einschätzen der Höhe und ruhige, kontrollierte Hubbewegungen, gerade in den letzten Metern vor dem Regalfach. Fahren mit angehobenem Mast ist wie bei jedem Frontstapler untersagt. Wo die Gasse noch schmäler oder die Hubhöhe noch größer werden muss, als es die BR-Serie leistet, endet die Schubmaststapler-Logik: Klassische Schmalgangsysteme (VNA) brauchen dafür Bodeninfrastruktur wie Induktionsschleifen und einen mitfahrenden Fahrerstand, der Combilift Aisle-Master kommt ohne diese Infrastruktur aus. Welches System für welches Lager passt, zeigt der Vergleich Schubmaststapler vs. Schmalgangstapler.

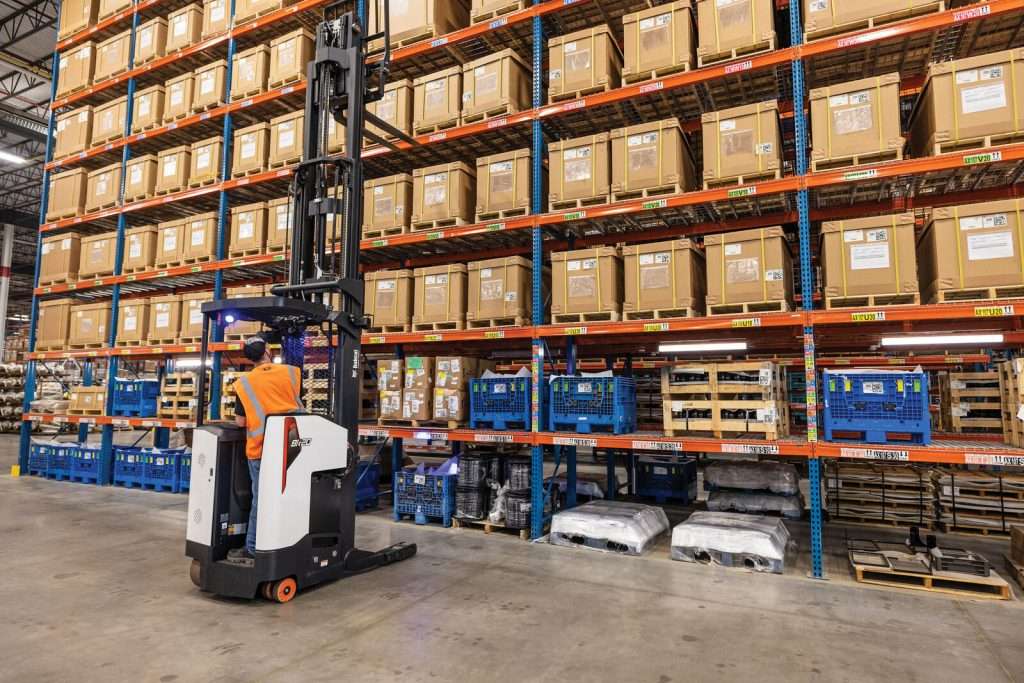

Bobcat BR16J-9 Schubmaststapler im Einsatz

stapla berät österreichweit bei der Wahl des passenden Bobcat BR-Modells für Ihre Hubhöhe und Gangbreite – von der ersten Planung bis zum Service vor Ort in Gleisdorf, Guntramsdorf oder direkt bei Ihnen im Lager.
